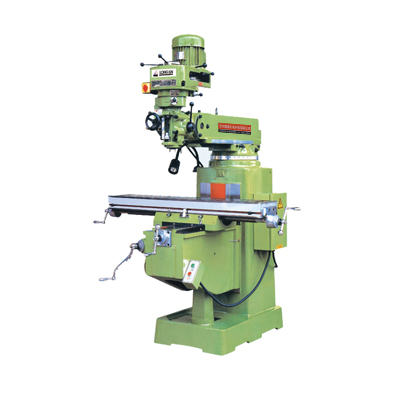

5HG炮塔铣床

产品简介:铣床是一种用途广泛的机床,在铣床上可以加工平面(水平面、垂直面)、沟槽(键槽、T形槽、燕尾槽等)、分齿零件(齿轮、花键轴、链轮)、螺旋形表面(螺纹、螺旋槽)及各种曲面。此外,还可用于对回转体表面、内孔加工及进行切断工作等。铣床在工作时,工件装在工作台上或分度头等附件上,铣刀旋转为主运动,辅以工作台或铣头的进给运动,工件即可获得所需的加工表面。由于是多刃断续切削,因而铣床的生产率较高。简单来说,铣床可以对工件进行铣削、钻削和镗孔加工的机床。

购买
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
  • undefined
  • undefined
  • undefined
  • undefined
  • undefined
  • undefined
  • undefined
  • undefined

介绍

introduction

打印本文

立式炮塔铣床采用主轴垂直布置,工作台可以上下升降,立式铣床用的铣刀相对灵活一些,适用范围较广。可使用立铣刀、机夹刀盘、钻头等,可铣键槽、铣平面、镗孔等。主要适用于加工各种零部件的平面、斜面、沟槽、孔等。铣床底座床身一体设计,刚性强;台湾原装进口炮塔铣头,转数可以达到4千多转,精度更高;主轴可以自动进给,分别可以左右前后旋转,加工范围更广是你模具精密加工等金属切削的较好选择。


产品特点

1、底座、机身、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成,并经人工时效处理,

保证机床长期使用的稳定性。

2、立铣头配置炮塔铣床头,且主轴装有手动和微动两种进给方式,铣床头可在垂直平面内调整±45°,在水平面内回转 180°,加工方便、准确,拓展机床加工范围。卧式主轴采用能耗制动,制动转矩大,停止迅速、可靠。

3、工作台纵、横向有手动进给、机动进给和机动快进三种,机动进给可获得8种不同的进给速度,能满足不同的加工要求;快速进给可使工件迅速到达加工位置,加工方便、快捷,缩短非加工时间。

4、升降台Z向升降可通过手动和机动两种方式来实现,且手动和机动是互锁的,消除了不安全因素。

5、工作台X向行程可达900mm , Y、Z向导轨为宽矩形导轨,且X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理,配合强制润滑,提高精度,延长机床的使用寿命。

6、手动润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑,减小机床的磨损,保证机床的高效运转;同时,冷却系统通过调整喷嘴改变冷却液流量的大小,满足不同的加工需求。

7、机床操作系统通过支臂悬挂在机床的左上方,符合人体工程学原理,操作方便;操作面板均使用形象化符号设计,简单直观。


技术参数


机床型号

5HG

工作台面积

254*1370

10”*54”

工作台行程

X轴(mm)

900

Y轴(mm)

400

Z轴(mm)

400

轨道

Y轴(mm)

方型■

Z轴(mm)

方型■

主轴

主轴锥度

NT40

主轴行程(mm)

127

主轴转速

16速(steps)/变速variable

主轴进给(mm)

0.076/0.003” 0.038/0.0015” 0.203/0.008”

主轴低速(r/min)

66、110、175、270、550、930、1460、2270/无级变速variable

主轴高速(r/min)

132、220、350、540、1100、1860、2920、4540/60、4200

T槽

糟数X宽(mm)

3*16

T槽间距(mm)

65

电机

电压(V)

220/380/415

频率(HZ)

50/60

机头电机

5HP/3.7kw

冷却电机

1/8HP

升降电机


最大工件重量(kg)

300

鞍座宽X长(mm)

280*510

滑枕行程(mm)

370

主轴直径

85.7

主轴中心至机身距

最小(mm)

220

最大(mm)

590

主轴端至工作台面距离

最小(mm)

85

最大(mm)

485

机床外形尺寸

1770*1680*2150

长 宽 高(mm)

净重(kg)

1450


产品图片
