HG-850V立式加工中心

产品简介:HG-850V加工中心能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。可配第四旋转轴,以满足特殊零件的加工需求。

购买

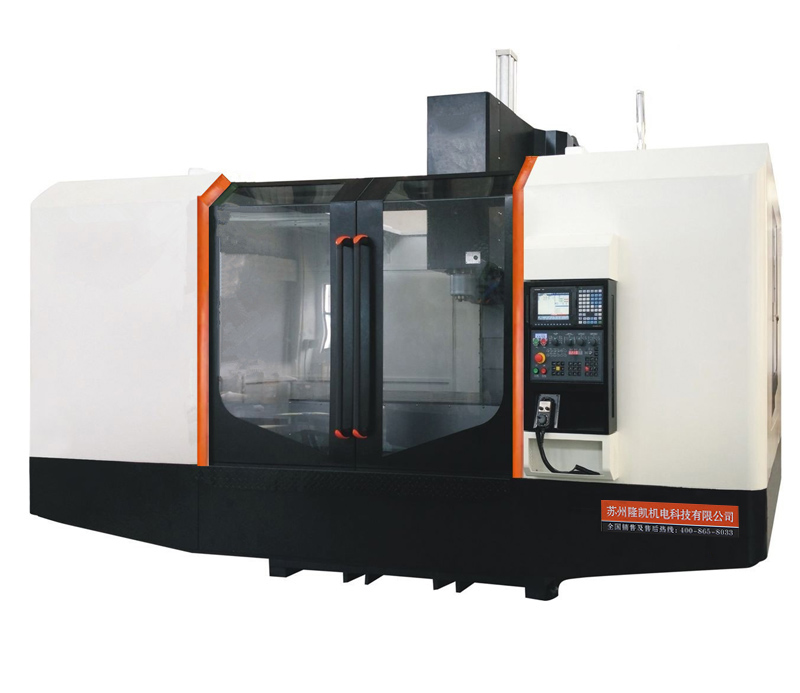

  • 立式加工中心2.jpg

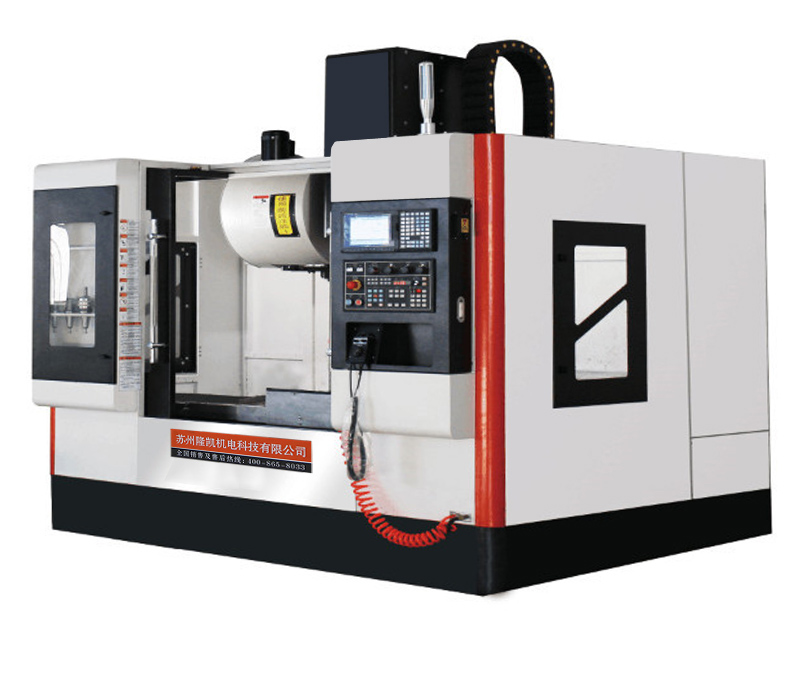

  • 立式加工中心1.jpg

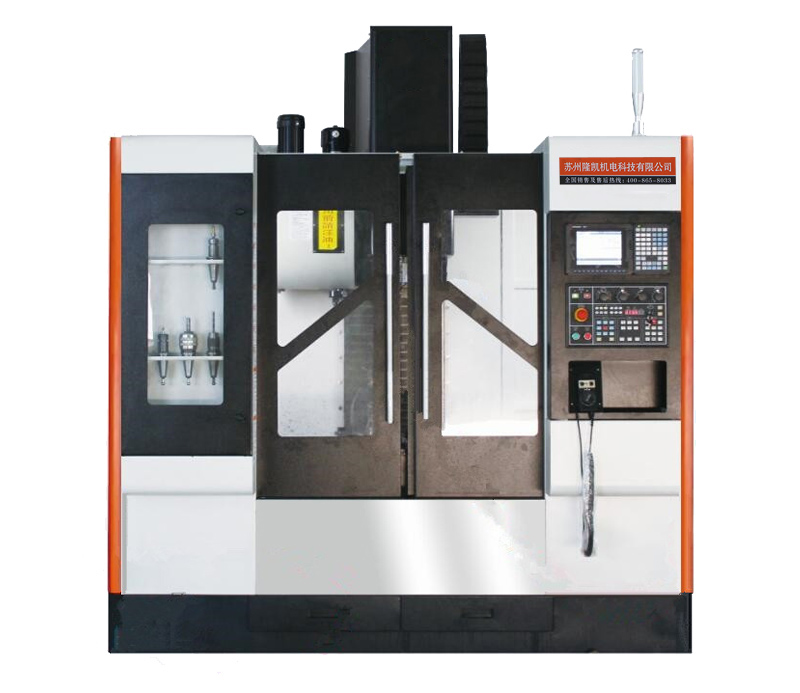

  • 立式加工中心3.jpg

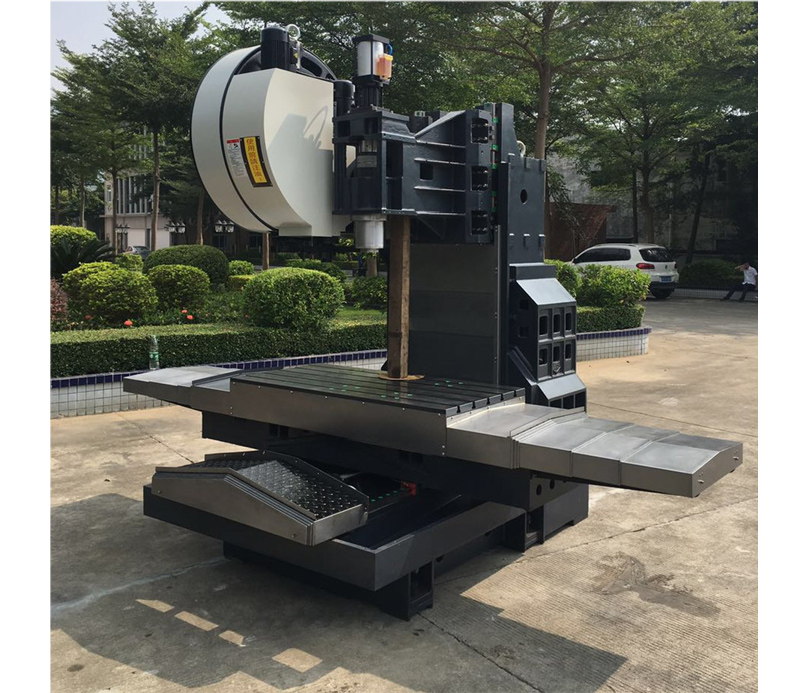

  • 立式加工中心4.jpg

介绍

introduction

打印本文

HG-850V加工中心能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。可配第四旋转轴,以满足特殊零件的加工需求。


HG-850V加工中心整机为高刚性的C型结构设计直连式主轴结构,提高传动精度。提供良好的加工光洁度和更高。X、Y、Z三轴45mm台湾上银超宽线轨,以保证机床加工刚性。


台湾高速,高精度主轴8000rpm。台湾名牌斗笠式刀库,刀库容量16把。冷却系统采用大流量,高扬程水泵,保证在高速切削下具有充分的冷却。HG-850V加工中心整机采用封闭防护罩,全封闭电柜,安全、美观。


技术参数

机床型号
HG-850V
X轴行程(mm)
800
Y轴行程(mm)
520
Z轴行程(mm)
560
主轴端面至工作台距离(mm)
160-720
立柱最前端至主轴中心距(mm)550
工作台面积(mm)920*500
最大荷重(kg)750
T型槽(槽*间距*槽数)(mm)
18T*100*5
工作台高度(mm)
830
X轴滚柱导螺杆(mm)
Φ32*P16/P10
Y轴滚柱导螺杆(mm)
Φ32*P16/P10
Z轴滚柱导螺杆(mm)
Φ32*P16/P10
X轴线轨规划(mm)
30(6滑块滚柱)
Y轴线轨规划(mm)35(4滑块滚柱)
Z轴线轨规划(mm)35(6滑块滚柱)
快速位移(X/Y/Z)(m/min)48/48/48
推荐X/Y/Z轴电机参数(nm2.0/2.0/3.0
主轴转速(kpm12000
锥孔形式及安装尺寸(kg)BT40 ∮150
传动方式直联式
推荐主轴选用电机参数(kw)5.5/7.5
定位精度(mm±0.003/300
机台尺寸占地空间(mm)
2550*2250*2600
机床重量(kg5500
