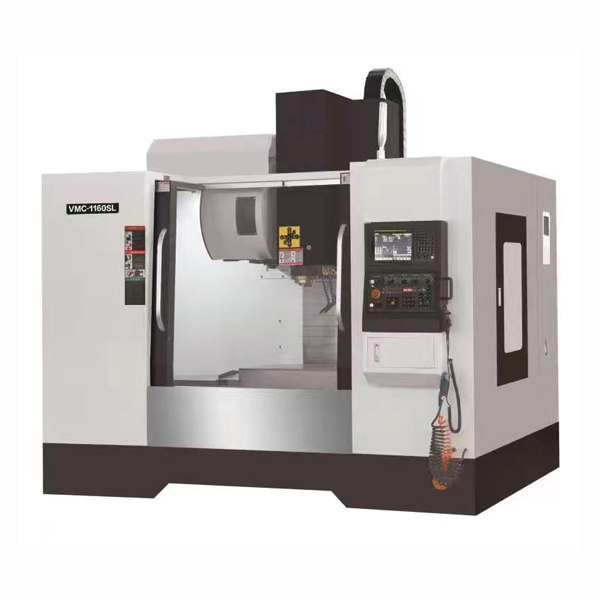

VMC-1160SL立式加工中心

产品简介:VMC-1160SL加工中心能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。

购买

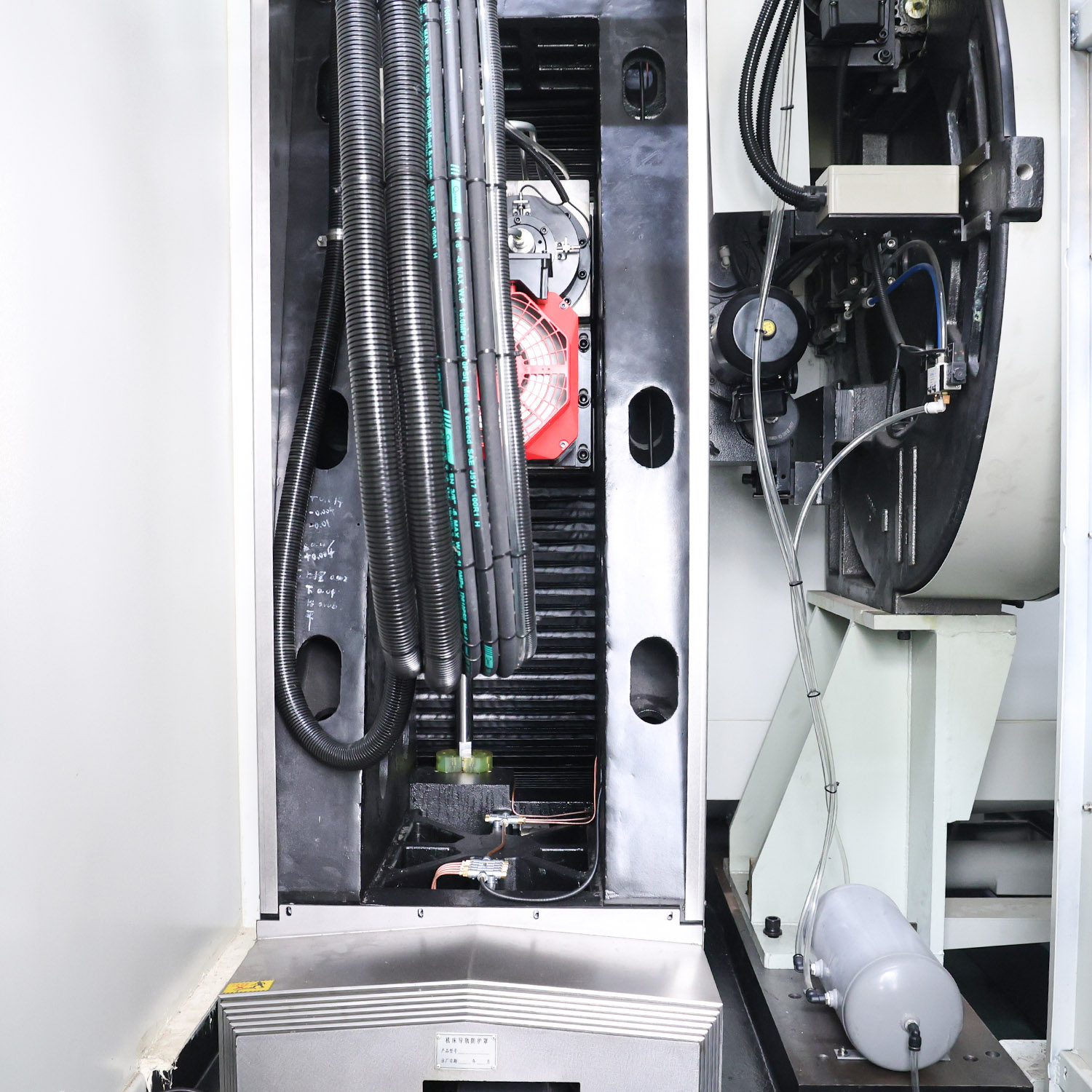

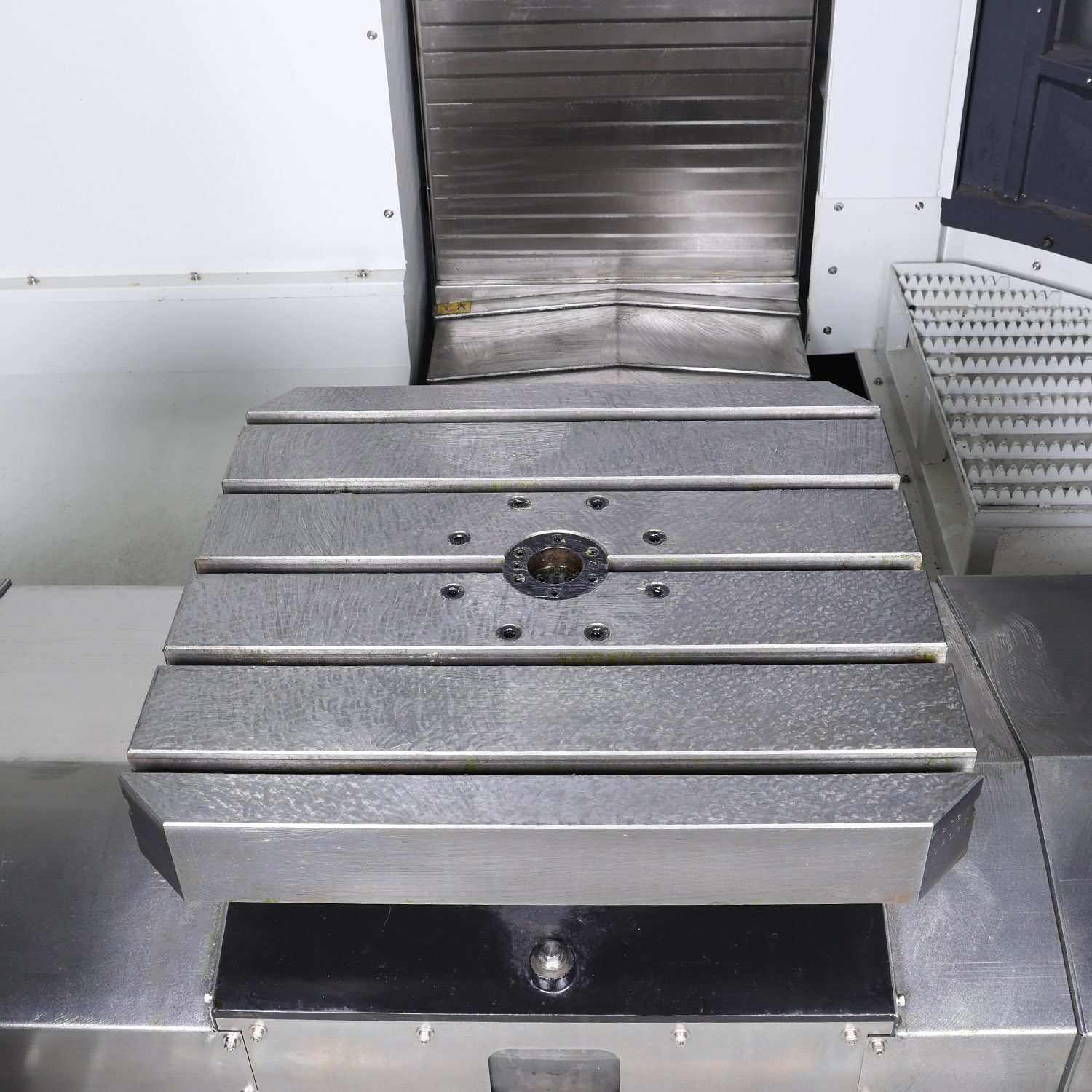

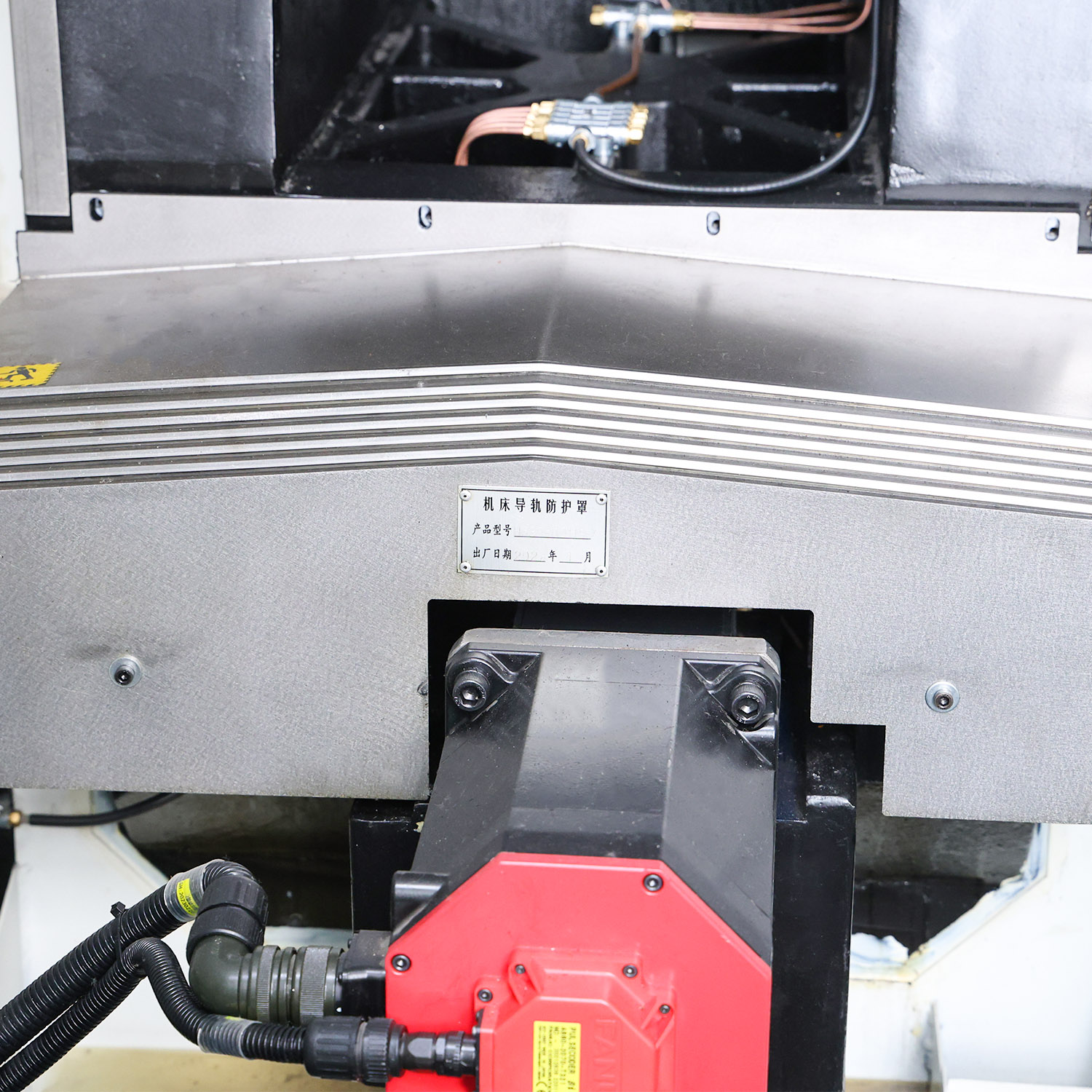

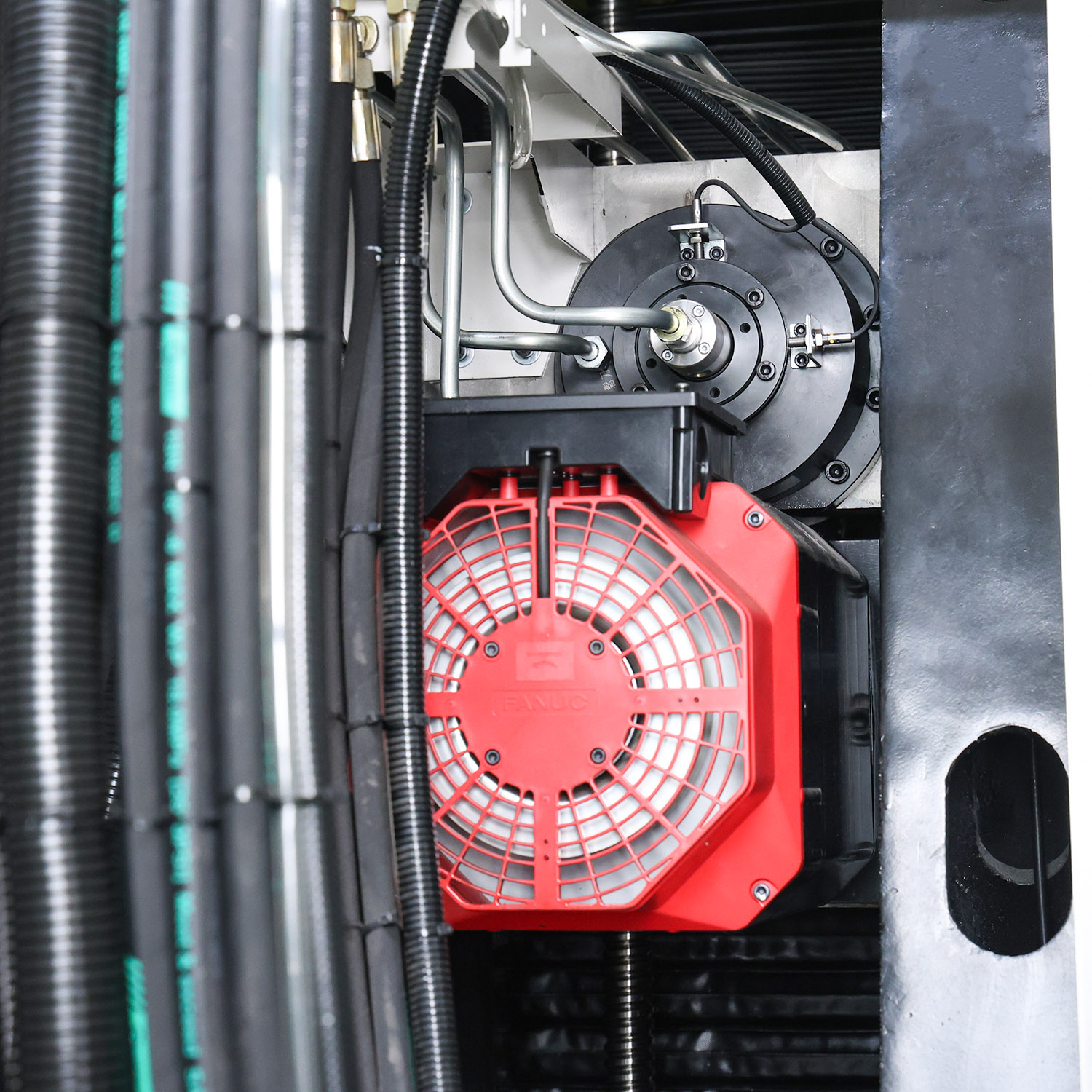

立式加工中心细节图
立式加工中心细节图
立式加工中心细节图
  • 立式加工中心VMC-1160SL.jpg
  • 立式加工中心细节图
  • 立式加工中心细节图
  • (46).jpg
  • 立式加工中心细节图

介绍

introduction

打印本文

VMC-1160SL加工中心能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。


VMC-1160SL加工中心整机为高刚性的C型结构设计直连式主轴结构,提高传动精度。提供良好的加工光洁度和更高。X、Y、Z三轴45mm台湾上银超宽线轨,以保证机床加工刚性。

台湾高速,高精度主轴8000rpm。台湾斗笠式刀库,刀库容量16把。冷却系统采用大流量,高扬程水泵,保证在高速切削下具有充分的冷却。VMC-1160SL加工中心整机采用封闭防护罩,全封闭电柜,安全、美观。





技术参数

产品型号

VMC-1160SL

工作台

工作台尺寸

1200*600mm

工作台承重

800kg

T型槽宽度

5-18/100mm

加工范围

X轴行程

1000mm

Y轴行程

600mm

Z轴行程

600mm

主轴端面至工作台距离

175-775mm

主轴

锥孔型号

BT40

拉钉规格

P40T-I(MAS403)

转速范围

10-10000rpm

进给

切削进给速度范围

10m/min

X轴快速移动

36m/min

Y轴快速移动

36m/min

Z轴快速移动

36m/min

系统配置

FANUC Oi MF

电机配置

X轴电机

biS22/3000

Y轴电机

biS22/3000

Z轴电机

biS22B/3000

主轴电机

biI12/10000SP

配件

三轴导轨规格(XYZ)

X2-45#滚柱线轨

Y2-45#滚柱线轨

Z轴2-45#滚柱线轨

三轴丝杆规格(XYZ)

X轴Φ40/12

Y轴Φ40/12

Z轴Φ40/12

轴承规格

X轴30TAC62B

Y轴30TAC62B

Z轴30TAC62B

主机外形尺寸

约 3300*2800*2850mm

主机重量

8T
